Задача: Подать телефонную сеть на территорию объекта

Предисловие:

  • Есть оборудование в лице Mikrotik CRS326-24G-2S+ (arm) которое выполняет роль шлюза для сети телефонии, как Tagged VLAN так и Untagged VLAN
  • К оборудованию подключены, как через SFP модули так и обычным Ethernet кабелем Mikrotik CRS112-8G-4S
  • Первое колокно — это интернет, ресурсы предрприятия
  • Второе волокно — я отдаю под телефонию

У компании где я работаю интернет провайдер дает нам пул WAN-IP адресов, один WAN-адрес для нужд всей компании, второй WAN-адрес под телефонию.

Ну так вот рядом с нами арендовали еще один склад, силами подрядчика протянули туда 8 волокн, на складе поставили коммуникационный шкаф, разварили оптику (под коннектор LC).

На склад я настроил Mikrotik CRS112-8G-4S

Вот чтобы соединить склад я придумал схему соединения через оптические медиаконвертеры, потому как на Mikrotik CRS326-24G-2S+ уже все SFP раъемы заняты.

Что понадобится:

  • В офисе где CSR326-24G-2S+ порт ether22 настраиваю на работу с Tagged VLAN
  • На складе выделяю одно волокно и через него с помощью оптического медиаконвертора подключаюсь к офису.
  • Подобрал оптические медиаконверторы в лице: OMC-100-11S5a и OMC-100-11S5b
  • Коннекторы LC - SC
  • На складке в оборудовании Mikrotik CRS112-8G-4S через ether8.

Шаг №1: Когда все приобретено и настроено настраиваю связь.

Шаг №2: На складке в Mikrotik CRS112-8G-2S из порта ether8 сетевым патчкордом подключаюсь в оптический медиаконвертер OMC-100-11S5b, затем из него оптическим кабелем SC - LC (в оптическую патч панель)

Шаг №3: В офисе из оптической патч панели LC — кабелем LC-SC в оптический медиаконвертер OMC-100-11S5a, затем сетевым патчкордом в порт ether22 Mikrotik CRS326-24G-2S+

На заметку: А вот сперва я только одну часть купил и некоторое время не мог понять почему у меня не работает, обратился к документации и понял где у меня вышло недопонимание, заказал ответную часть и после все получилось, как задумывалось.

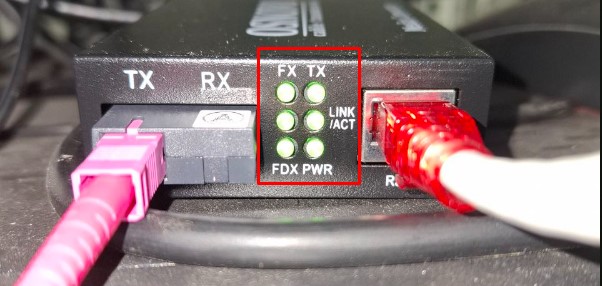

Шаг №4: На обоих оптических медиаконверторах все лампочки FX & TX горят

Связь между двумя оптическими медиаконвертерами установлена.

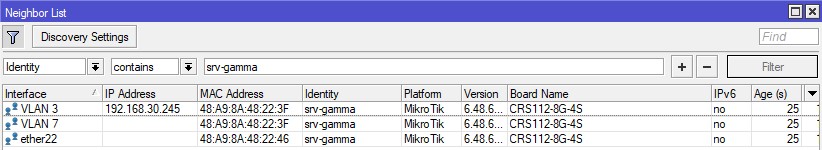

Шаг №5: Подключившись через winbox к Mikrotik CRS326-24G-2S+ и перейдя IP - Neighbors вижу оборудование подключенного склада:

С главного Mikrotik я через IP - Neighbors вижу MIkrotik склада.

и помогу подключаться к нему через Romon дабы нужны порты переводить либо для работы как Access порты, либо Tagged для телефонных станций: Gigaset C530A или Gigaset A540 или Yealink T21P E2 или Yealink T31G.

По итогу я успешно реализовал соединение двух площадок, и склад стал подключенным к моему шлюзу. Эта отдельная сеть для телефонии где доступ в интернет идет исключительно до серверов облачной телефонии и ничего не блочится, все, как и должно быть.

На этом вот такой вот практический кейс успешно завершен, с уважением автор блога Олло Александр aka ekzorchik.
